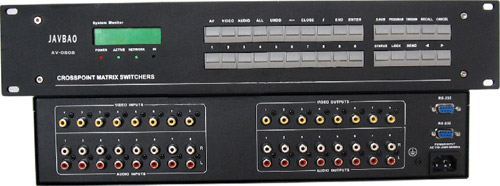

AV-0404（四进四出）

AV系列AV切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路音视频输出通道中的任一通道上，主要应用于广播电视工程，电视教学、指挥控制中心等场合。

本产品带有断电现现场切换记忆保护、LCD液晶显示、音视频同步或分离切换等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用。

产品特性：
・支持4路音视频信号输入，4路音视频信号输出，输入、输出端口采用RCA接口。
・支持快速切换操作。
・支持视频信号类型有：复合视频(信号)。
・音频信号类型有：立体声，平衡或非平衡接法。
・150MHz(-3dB)，满载的高带宽。
・具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
・具有红外遥控功能和RS232通信功能。
・可机架安装的2U金属机箱。
・采用可编程逻辑陈列电路，任意交互切换。
・信号长距离传输失真补偿技术。
・内置国际通用电源。

产品规格：
・ 带宽 性能
带　　　　宽：150MHz(-3dB)满载　
亮度色度干扰：－50dB@5MHz
微分相位误差：0.1％，3.58－4.43MHz
微分增益误差：0.1，3.58－4.43MHz
最大传输延时：5nS ( +1nS)
切 换 速 度 ：200nS（最长时间）

・ 视频技术参数
・ 视频输入
信号类型：4路VIDEO视频
连接类型：RCA接口（莲花）
最小输入电平： 0.5Vp-p
最大输入电平： 2.0Vp-p
I/O 阻抗： 75Ω
回波损耗：-30dB@5MHz
最大DC补偿：1.5V
同步锁相：0.3V-0.4Vp-p

・ 视频输出
信 号 类 型 ：4 路VIDEO视频
连 接 类 型：RCA接口（莲花）
最小输出电平：1.0Vp-p
最大输出电平：2.0Vp-p
I/O 阻 抗：75Ω
回 波 损 耗：－30dB@5MHz
DC 补 偿：＋5mV－0
转 换 类 型：垂直间隔

・ 音频 技术参数
增益：不平衡0dB
录放辐射回应：20Hz－20KHz，＋0.05dB
噪音处理 ：0.03％@1KHz
S/N 信噪比：>90，输出21 dBu平衡额定最大输出功率
亮度色度干扰：< －80 @ 1KHz，满载
立体声通道隔离：> 75dB @：20Hz－20KHz

・ 音频输入
信号类型：4路立体声，非平衡
连接类型：RCA 接口（莲花）
阻　　抗：> 50Ω
最大电平：＋19.5dBu

・ 音频输出
信号类型：4 路立体声，非平衡
连接类型：RCA接口（莲花）
阻　　抗：>50Ω
增益误差：＋0.1dB
最大电平（Hi－Z）：+21dBu
最大电平（600Ω）：+15dBm

・ 规格
电源：220V/50Hz
功率：20W
安装：带有标准机柜安装架
尺寸：435L×235W×90H(mm)
重量：4.2(kg)
平均故障间隔时间：50000小时
